Đường trên cao Máy kéo cáp thủy lực Công cụ dây với động cơ Cummins

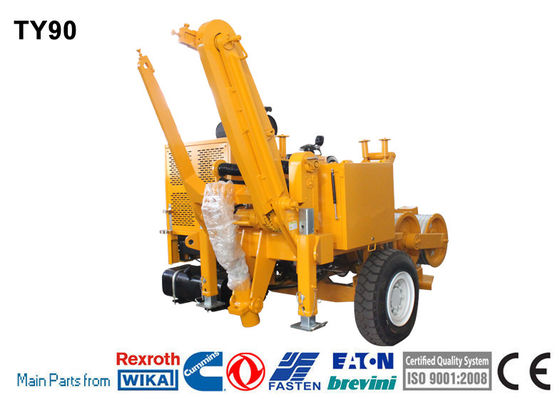

Máy kéo thủy lực TY90

Máy này cho phép dây căng của dây dẫn cặp đôi 500mm2 và dưới ở vùng núi và đồi núi, của dây dẫn cặp đôi 630mm2 và dưới ở vùng đồng bằng,và của một dây dẫn 720mm2 trong địa hình khác nhauNgoài ra, nó có thể được sử dụng cho dây kéo của cáp quang OPGW hoặc ADSS và dây cáp vận tải 220kV trên nhiều địa hình khác nhau.

Đặc điểm

Chiều kính bánh xe bò: 540mm

Số rãnh: 8

Chiều kính dây thừng tối đa: 21mm

Độ kính tối đa của cuộn dây: 1400mm

Tổng trọng lượng: 4680kg

Kích thước tổng thể (chiều dài*chiều rộng*chiều cao): 4000×2200×2100mm

Hiệu suất

Tăng lực kéo liên tục tối đa: 90kN

Tốc độ kéo liên tục tối đa: 80kN

Tốc độ kéo tối đa: 2,5km/h

Tốc độ tối đa: 5km/h

Kéo với tốc độ tối đa: 40kN

Động cơ

Diesel: 118kw ((158hp)

Hệ thống làm mát: nước

Hệ thống điện: 24V

Cấu hình chính

Động cơ:

bơm thủy lực: Rexroth Đức

Động cơ chính: Rexroth Đức

Máy giảm tốc độ: Đức Rexroth / Ý Bonfiglioli

Động cơ nâng đai: American Eton

Máy đo thủy lực: WIKA Đức

Người điều hành: Đức Rexroth

Bộ truyền dẫn thủy lực

Vòng dẫn thủy lực đóng để giảm bước thay đổi tốc độ trong cả hai hướng quay. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur.

Cấu hình

Máy đo động lực thủy lực với điểm đặt và điều khiển tự động lực kéo tối đa

Hệ thống làm mát dầu thủy lực

Các thiết bị điều khiển cho hệ thống thủy lực và động cơ diesel

Máy xoay cuộn trên tàu với gió tự động, phù hợp với chế độ cuộn tiêu chuẩn 1100 và 1400

Máy ổn định phía trước thủy lực

Điểm kết nối nối đất

Các thiết bị bổ sung

Hệ thống chiếu sáng cho xe kéo

Kẹp dây thừng thủy lực để thay cuộn

Vòng xoắn dây dẫn xoắn

Ứng xe kéo với tốc độ tối đa 15 km/h

Chân bổ sung

Máy đếm tốc độ kỹ thuật số và đồng hồ (phí thêm)
